CP600

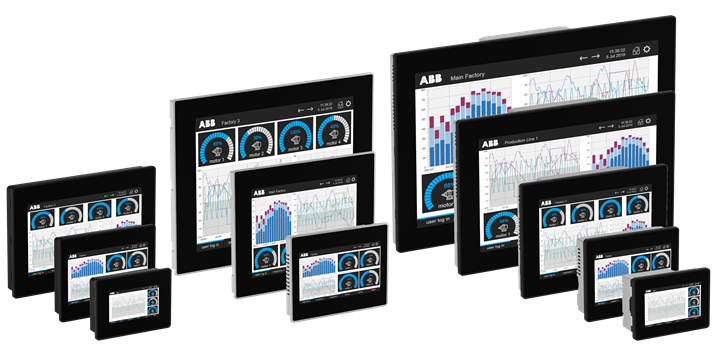

標準型CP600 HMI 提供多種尺寸的面板，均具有標準寬高比。其中7英寸控制面板提供符合衛生設計的產品，可承受食品生產中苛刻的清洗程序。組態工具PB610, 是Automation Builder 的一部分，可在CP600全平臺輕松擴展。

突出的設計

• 鋁制外殼，滿足工業設計
• 所有連接器在一側，方便安裝在各種環境
• 橫向和縱向安裝可選
• ABB PLC協議，標準MODBUS串口、網口協議，ABB IRC5 協議。IRC5協議使與ABB機器人控制器的直接通信變得更加容易
• OPC UA 客戶端和服務器功能，為未來的通信解決方案做好了準備
• 通過PB610進行過程組態設計，具有良好的可擴展性

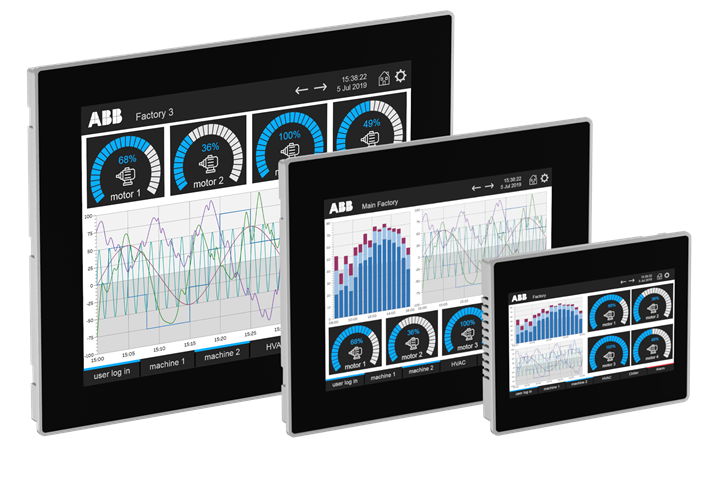

CP600 第二代

新的第二代CP600控制面板提供7 "，10.4 "和15 "。與第一代CP600面板具有相同的開孔尺寸，確保輕松升級，顯著提高性能。

• 黑色，超薄的前面板，并且沒有l(wèi)ogo

• 拓寬工作溫度：-20…+60 °C

• 2x ETH 10/100 Mbit，兩個以太網可以是不同網段

• 1x 串行接口，支持RS-232/-485/-422

• SD卡、U盤數據存儲或系統升級

• 集成谷歌瀏覽器顯示AC500 V3 Web可視化界面

CP600

• 屏幕尺寸從4.3寸到15寸
• 灰色前面板，有l(wèi)ogo

• 工作溫度：0…+60 °C

• 2x ETH 10/100 Mbit，兩個以太網可以是不同網段

• 1x 串行接口，支持RS-232/-485/-422

• SD卡、U盤數據存儲或系統升級

CP600 - 標準產品

近期，ABB推出CP600第二代控制面板，為各種不同的應用提供具有先進性能的產品。CP600 第二代面板的屏幕尺寸分為7 "，10.4 "和15 "，與第一代CP600的開孔尺寸完全一致。
CP600 第二代控制面板同樣通過工程工具 PB610 Panel Builder 600 進行組態，并且第一代 CP600 的工程可輕松轉換。

CP600 面板	尺寸
CP620	4.3"	480 x 272	寬屏
CP630	5.7"	320 x 240
CP635	7.0"	800 x 480	寬屏
CP651	10.4"	800 x 600
CP661	12.1"	800 x 600
CP665	13.3"	1,280 x 800	寬屏
CP676	15.0"	1,024 x 768
CP6407	7.0"	800 x 480	寬屏
CP6410	10.4"	800 x 600	寬屏
CP6415	15.0"	1,024 x 768	寬屏
CP620-WEB	4.3"	480 x 272	寬屏
CP630-WEB	5.7"	320 x 240
CP635-WEB	7.0"	800 x 480	寬屏
CP651-WEB	10.4"	800 x 600
CP661-WEB	12.1"	800 x 600
CP665-WEB	13.3"	1,280 x 800	寬屏
CP676-WEB	15.0"	1,024 x 768

CP600 - 附件

CP600控制面板與AC500 PLC可通過串口電纜進行通信。

CP600 - 軟件

PB610 Panel Builder 600 - 用于整個CP600控制面板平臺的用戶圖形界面設計。

特性

• 很好的集成在ABB Automation Builder工程中
• 快速改變面板和大小和方向，支持橫屏和豎屏顯示
• 易用、直觀的用戶界面
• 3D可縮放矢量圖
• 豐富的控件
• 具有透明、多層和變量圖標的小部件
• 用戶可創建自己的控件
• 可以通過ECMA-JavaScript操作控件屬性
• 歷史趨勢，分布圖和儀表
• 報警，時間調度，配方和報告
• 一個工程最多支持12種語言
• 模板
• 在PC上運行JavaScript調試器
• 在線和離線仿真
• 8級密碼保護

PB610軟件集成在Automation Builder工程套件中，可通過Automation Builder下載安裝。
